化工、冶金、建材、環保各大工業場景中，高濃度粉塵遮擋、高溫蒸汽干擾、液面泡沫湍流失真、罐內結構產生雜波等測量難題長期困擾企業。疊加傳統 26GHz、80GHz 雷達精度不足、數據頻繁跳變、工況適配范圍窄、后期運維成本居高不下等短板，嚴重阻礙工廠精細化、智能化數字化轉型升級。
當前市面上主流 26GHz、80GHz 雷達僅能應對常規溫和工況，面對高溫、高塵、強腐蝕、強干擾的極限生產環境極易出現測量失靈、數據失真，已然成為工業精準物位管控的核心技術瓶頸。
依托多年工業傳感研發積淀與海量現場工況落地經驗，我司重磅推出全新自研 120GHz 超高頻 FMCW 毫米波雷達物位計。憑借超高頻段、超窄波束、計量級測量精度、超強抗干擾四大核心硬核優勢，全方位攻克各類極端工況測量痛點，重新定義工業物位測量行業新標準。
一、硬核技術原理｜物理級精準測算，非接觸長效免維護
本款 120GHz 雷達搭載先進調頻連續波（FMCW）技術，依托光速恒定原理完成距離測算，電磁波穩定波長低至 2.5mm，從物理底層鎖定測量精準度。
設備不間斷發射高頻調頻電磁波，可輕松穿透粉塵、蒸汽、泡沫、結霧等各類干擾介質，經物料、液位表面反射回波后，通過精準比對發射波與回波頻率差值，換算出毫米級精準物位數據。
全程采用
非接觸式測量結構，無機械摩擦、無部件磨損，支持 7×24 小時不間斷穩定在線監測，真正實現現場免維護運行。
對比傳統 26GHz、80GHz 雷達，120GHz 短波長信號聚焦能力實現跨越式升級，抗粉塵、抗高溫蒸汽、抗泡沫湍流、抗罐體結構雜波能力大幅提升，輕松適配各類高難度極限工況。

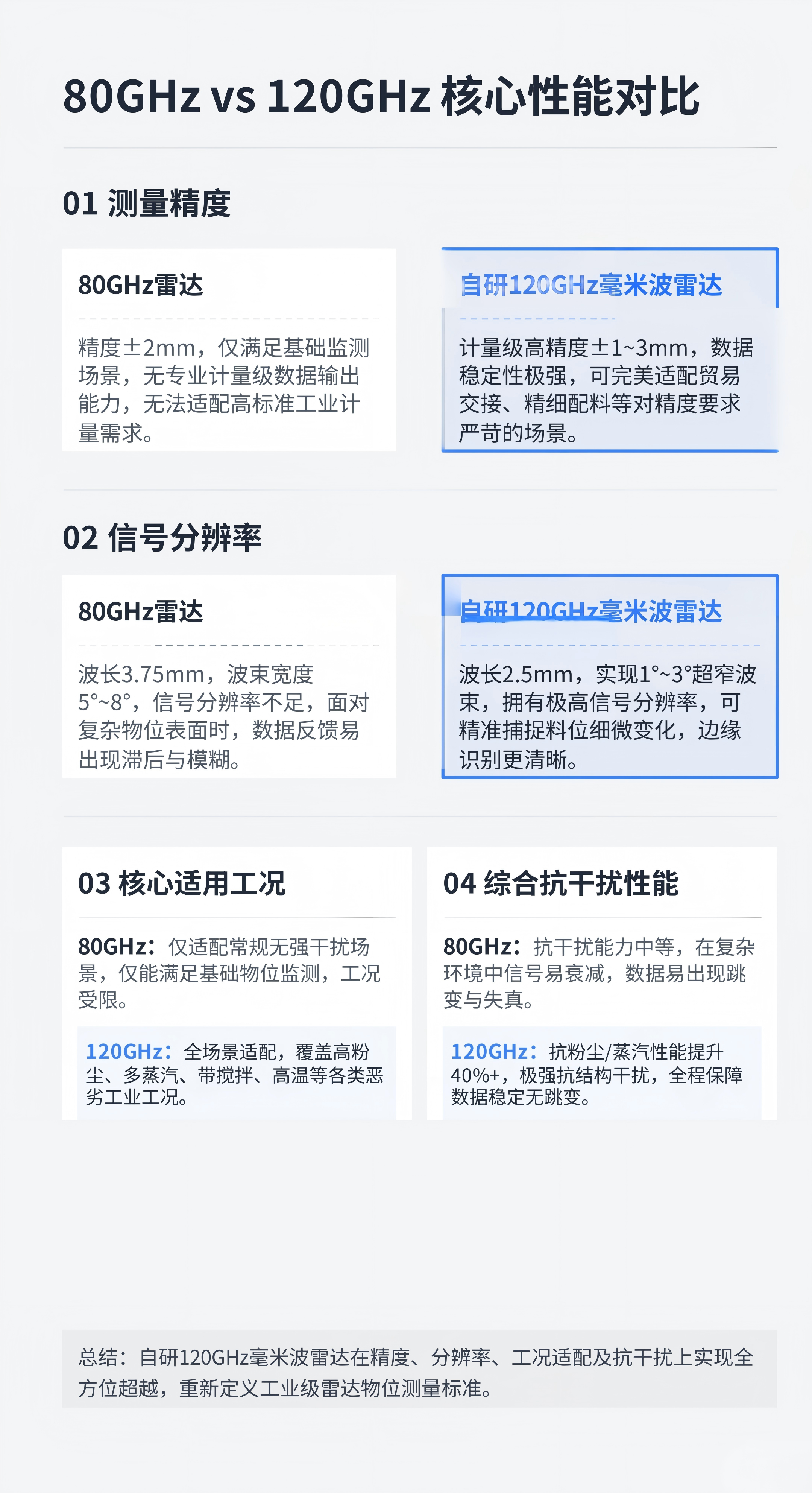

二、頻段多維性能碾壓，復雜工況下拉開代際差距
相較于市面主流 80GHz、26GHz 雷達，120GHz 超高頻頻段憑借更短波長、更窄波束、更強信號穿透力，補齊傳統雷達多項性能短板：
波束角度更小，信號聚焦度更高，從源頭規避虛假回波；
介質穿透能力更強，泡沫、濃塵、蒸汽環境下不會出現信號衰減丟失；
測量盲區更小、精度更高，小罐體、淺液位精細化測量場景優勢顯著；
高溫、腐蝕、強振動惡劣環境穩定性更強，數據無漂移、無跳變。
三、五大核心優勢，直擊行業測量五大痛點
1.1°~3° 超窄定向波束，測量數據穩定不跳變
極窄波束精準鎖定被測介質表面，可有效避開攪拌槳、盤管、罐壁支架、內部骨架等罐體結構產生的干擾回波，徹底杜絕虛假液位、虛假料位現象，長期運行數據無漂移、無波動，保障生產工藝連續可靠監測。
2. 全工況強適配，無懼各類惡劣干擾環境
超強電磁波穿透性能，從容應對煤粉、水泥粉塵、高溫飽和蒸汽、發酵發泡液面、流體劇烈湍流等工況，解決普通雷達頻繁失靈、監測中斷、數據失真的行業通病，疑難測量場景也能穩定輸出有效數據。
3.±1~3mm 計量級高精度，賦能精細化數字化管控
毫米級測量精度，完全滿足工藝閉環調控、原料貿易交接、精準配料投料、能耗物料核算等高要求場景，為企業智能生產、數字化臺賬管理提供可靠精準的數據支撐。
4. 原位替換免罐體改造，降本增效縮短停機周期
兼容行業通用標準小口徑法蘭，老舊 26GHz/80GHz 雷達設備可直接原位拆裝替換，無需罐體二次開孔、無需設備基座改造，大幅削減施工改造成本，最大限度縮短停機停產時間，減少企業生產損失。
5. 耐高溫防腐結構設計，超長使用壽命低運維
標配 PTFE、PEEK 防腐透鏡天線，具備防掛料、防結垢、耐酸堿腐蝕、抗物料磨損特性；搭配專屬散熱結構，高溫專用型號最高耐受 600℃，適配冶金高溫窯爐、高溫反應釜、瀝青重油儲罐等場景，大幅降低設備返修頻次與后期運維投入。
四、工業級精工參數，嚴苛防護適配危險防爆場景
基礎性能：120GHz 超高頻，2.5mm 短波，測量精度 ±1~3mm，最小盲區僅 0.1m，適配小罐體、淺液位精細化測量；
量程規格：標準量程 0.1~35m，支持最大 150m 遠距離量程定制，覆蓋高低倉位、大型料倉、長距離儲罐測量；
溫壓工況：常規款工作溫度 - 40℃~130℃，高溫專用款最高 600℃；承壓范圍 - 0.1MPa~2.5MPa，適配負壓、常壓、中高壓各類罐體；
信號輸出：標配 24VDC 供電 + 4-20mA/HART 協議，可選 220VAC 供電、Modbus、Profibus、藍牙、LoRa 無線傳輸，無縫對接 DCS、PLC 等主流工業控制系統；
安全防護：IP67 防塵防水，雙重防爆認證 Ex d IIC T6/Ex ia IIC，可安全部署于化工 1 區、2 區易燃易爆危險區域。
五、全行業通用場景，固液兩相一機多用
液體工況
帶攪拌反應釜、酸堿腐蝕儲罐、高精度計量罐、高溫瀝青 / 重油儲罐、發泡發酵罐體、工業污水凈化池、化工原料儲槽等。
粉體顆粒工況
煤粉倉、水泥灰?guī)臁⒌V粉倉、氧化鋁料倉、塑料顆粒倉、糧食粉料密閉儲倉等高粉塵料倉。
極端疑難工況
高溫蒸汽壓力容器、冶金高溫反應設備、細高狹小罐體、易結露掛料設備、管道段式測量等常規雷達難以穩定測量的場景。
結語
技術迭代打破測量局限，硬核性能解決工況痛點。
自研 120GHz 超高頻毫米波雷達物位計，以領先頻段技術、穩定現場實測表現、全場景兼容適配能力，突破傳統工業測量設備性能天花板，為各類極端復雜工況提供高可靠物位測量全新解決方案。
未來我們將持續深耕工業智能傳感領域，堅守技術創新，不斷打磨高精度、高穩定、強適配的工業測量裝備，助力各大制造企業完成智能制造升級，實現生產全流程精細化、數字化、智能化管控。
