01 讀懂難點：燒堿介質到底“難測”在哪？
工業常用的32%、50%濃度液堿，本身的物理化學特性，直接拉高了液位測量的難度，也是傳統儀表頻繁失效的核心原因。
? 燒堿介質四大核心特性
強腐蝕性：常溫下可腐蝕普通碳鋼，溫度升高后腐蝕性能大幅加劇，極易損壞儀表探頭、金屬結構。
易結晶結疤：環境、物料溫度下降時，氫氧化鈉溶解度降低，會大量析出結晶，牢牢附著在儀表、罐壁表面。
易產生堿霧：儲罐進出料、晝夜溫差變化，液面上方會形成大量堿性霧氣，冷凝后形成堿液膜，干擾信號傳輸。
液面易波動：進料沖擊、物料擾動會導致液面動蕩，普通儀表無法穩定捕捉真實液位。
? 傳統測量方式的致命短板
正是因為燒堿的特殊屬性，市面上常見的液位儀表幾乎都存在缺陷：
浮球/浮筒液位計：極易被堿結晶包裹卡滯，密封件易腐蝕泄漏，故障率極高。
導波雷達液位計：纜式、桿式探頭極易積垢掛堿，結晶包裹后信號完全失準，清理難度極大。
超聲波液位計：堿霧會大幅吸收、衰減聲波信號，霧氣工況下基本無法穩定測量。
差壓液位計：引壓管頻繁結晶堵塞，需要持續伴熱、定期沖洗，運維工作量極大。
總結核心痛點：腐蝕、結垢、堿霧干擾、儀表易失效，是燒堿儲罐液位測量的四大難題。
02 精準落地：雷達物位計燒堿工況應用全攻略
針對燒堿儲罐的專屬工況，80G/120G非接觸式FMCW調頻雷達是適配性最高的方案。從選型、安裝、優勢到信號輸出，每一個細節都針對性規避工況風險。
? 工況專屬選型要點（避坑核心）
選型直接決定儀表使用壽命和測量穩定性，重點關注頻率、天線材質與結構：
優選型號：首選80G/120G高頻雷達，波束角小、能量集中，可有效規避罐壁雜波、堿霧干擾，遠超低頻雷達的抗干擾能力。
天線材質分級選用：常溫32%液堿可選PP、PVDF天線；高溫、高濃度（≥50%、溫度＞60℃）液堿，必須選用PTFE四氟全防腐天線，杜絕腐蝕損壞。
優選光滑結構天線：選用透鏡式、喇叭式、半球型光滑天線，無褶皺、無縫隙，不易掛堿積垢，從結構上減少結晶附著。
預留吹掃接口：關鍵工況建議選配氮氣吹掃接口，可定期清理天線表面冷凝堿液，持續保障信號穩定。
避坑提醒：燒堿儲罐禁止使用導波雷達！接觸式探頭必然積垢結晶，后期基本無法正常使用。

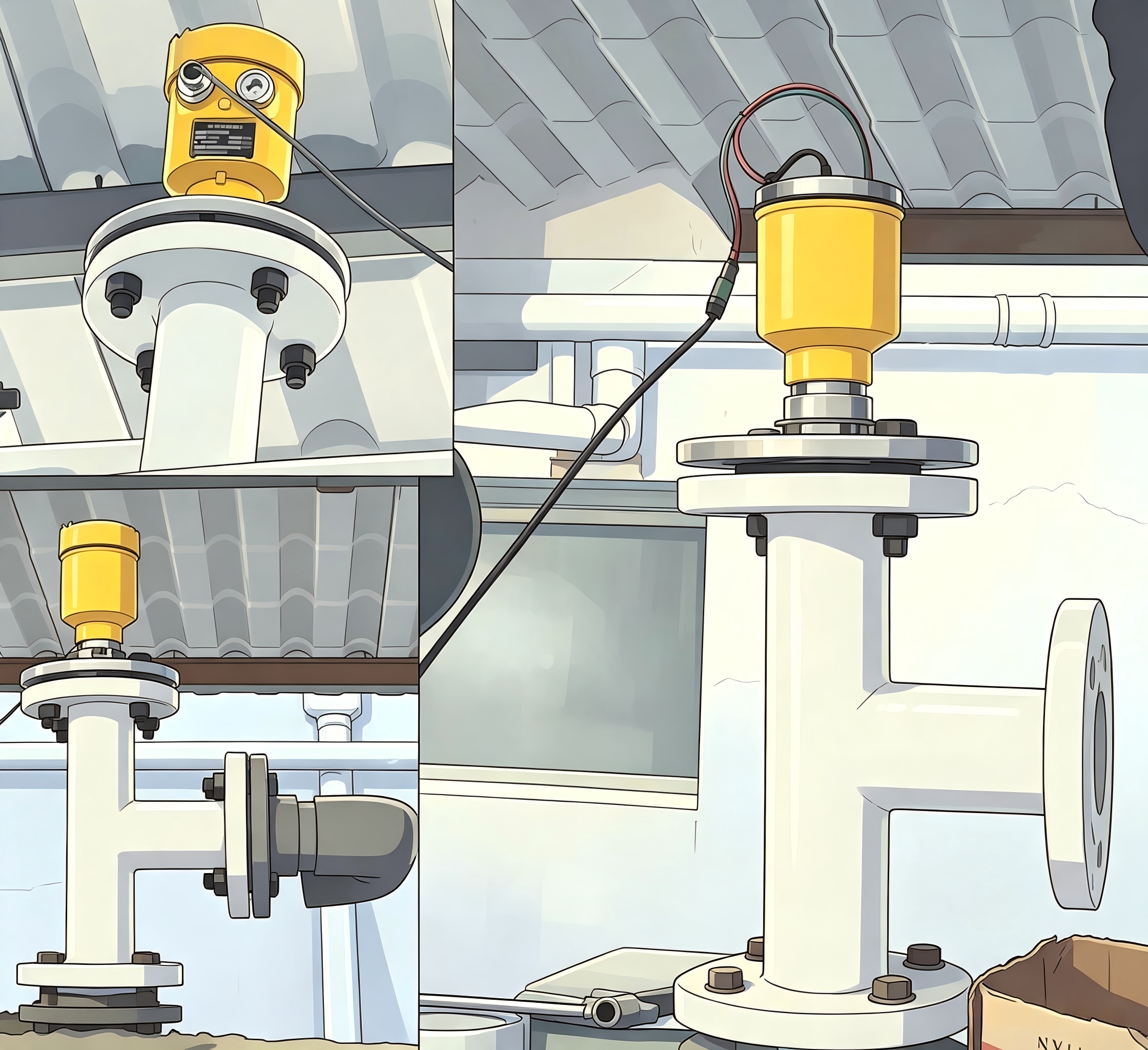

? 標準化安裝規范
1. 安裝位置遠離進料口，避開液面沖擊擾動，遠離罐壁，杜絕罐壁結晶產生的虛假回波；
2. 控制安裝高度，避免天線處于液面飛濺區域，減少堿液直接噴淋腐蝕、結垢；
3. 禁止對天線高溫伴熱，會加速四氟材質老化，加劇罐內堿霧生成；
4. 嚴格預留設備盲區，保障高低液位全量程有效測量。
? 非接觸調頻雷達的核心應用優勢
非接觸測量，零接觸磨損：儀表不接觸液態燒堿，僅天線接觸氣相空間，從根源減少腐蝕、結垢問題；
超強抗干擾：不受堿霧、溫度波動、液面小幅波動影響，適配各類復雜儲罐工況；
無機械部件，零卡滯風險：區別于浮球類儀表，無運動結構，杜絕卡死、故障問題；
運維極簡：無需頻繁拆機檢修，僅需定期簡易吹掃天線，大幅降低運維成本。
? 信號輸出與現場調試
1. 標配4-20mA標準模擬信號，可直接接入DCS/PLC控制系統，適配工廠自控系統；
2. 支持HART、Modbus通訊，可遠程查看回波曲線、診斷設備狀態；
3. 開啟虛假回波抑制、信噪比過濾功能，自動屏蔽罐壁、支架、堿霧雜波；
4. 可拓展高低液位報警輸出，參與進料切斷、防溢流安全聯鎖，筑牢安全防線。
03 協同增效：多儀表組合，實現安全雙保障
單臺雷達可滿足基礎測量需求，但對于大型儲罐、高危工況，主監測+冗余校驗的多儀表協同方案，可徹底杜絕測量盲區和安全隱患。
方案一：標準安全組合（通用大型原料儲罐）
高頻雷達物位計（主測）+ 防腐音叉液位開關（輔報）
雷達負責全程連續液位監測、物料計量、自動進料調節；獨立襯四氟音叉開關作為高液位專屬報警，構成獨立安全防護。兩套設備原理、線路完全獨立，避免單一儀表故障引發冒罐事故。
方案二：精準計量組合（物料核算關鍵儲罐）
高頻雷達物位計 + 罐底壓力變送器
利用液堿密度穩定的特性，通過液位與靜壓的對應關系，在控制系統做數據比對校驗。當兩組數據偏差超標，系統自動觸發異常報警，可快速識別天線結垢、儀表故障，避免計量失準。
方案三：雙表互補監測組合（高危連續生產儲罐）
雙高頻雷達互補監測、雙路數據校驗
兩臺高頻雷達采用分開開孔、獨立供電、獨立信號回路的安裝方式，形成互補監測體系。日常運行中，雙表數據實時比對、相互校驗，有效規避單表因天線輕微結垢、瞬時干擾導致的測量偏差。針對無法停機檢修、持續運行的高危燒堿儲罐，該方案可全程保障液位數據真實可靠，杜絕數據失真、監測斷檔問題，最大化保障生產運行安全。
? 協同運維小技巧
現場運維可整合儲罐液位、介質溫度、進出料流量多維數據，搭建智能預判維護體系，告別傳統被動搶修模式。燒堿結垢、起霧問題和介質溫度、生產工況密切相關：液堿降溫、靜置儲存易析出結晶、凝結堿膜，頻繁進出料則會加劇罐內堿霧、加速天線掛垢。依托系統實時數據監測，可精準識別結垢風險時段，無需人工盲目巡檢。運維人員可提前開展天線氮氣吹掃、外觀檢查、回波校驗等預防性作業，及時清理初期薄垢和堿膜，杜絕垢層增厚引發的信號衰減、測量漂移、數據失準問題。這種數據預判+提前干預的維護模式，實現了從故障搶修到預防維護的轉變，有效降低儀表故障率和運維成本，持續保障雷達液位測量精準穩定，適配燒堿儲罐長期連續的安全生產工況。
04 結語
燒堿儲罐液位測量的核心矛盾，始終是強腐蝕、易結晶、堿霧干擾的惡劣工況。
摒棄傳統接觸式、易干擾的老舊儀表，采用PTFE防腐高頻FMCW非接觸雷達物位計，配合標準化安裝與定期吹掃防護，可從根源解決測量失準、故障率高、運維繁瑣等問題。
同時通過多儀表協同監測方案，兼顧精準計量、自動控制、安全防溢流三大核心需求，為化工燒堿儲罐的穩定、安全、高效運行保駕護航。
